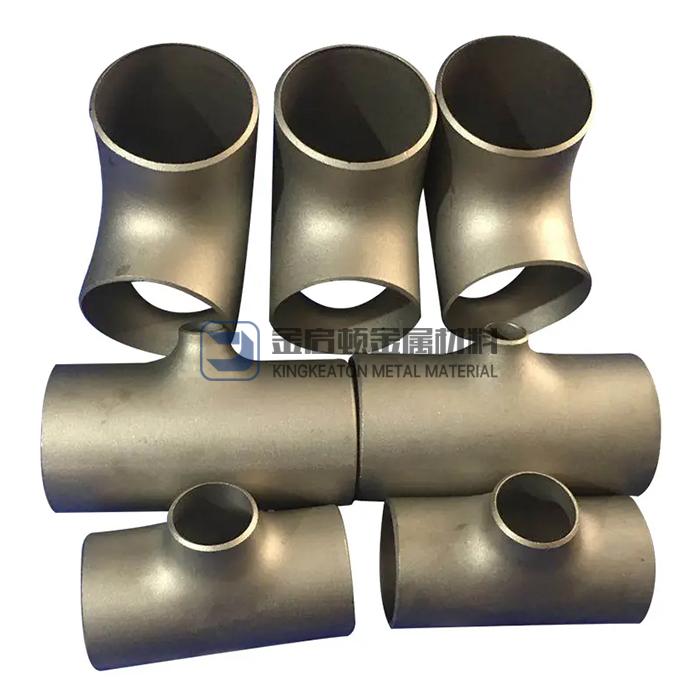

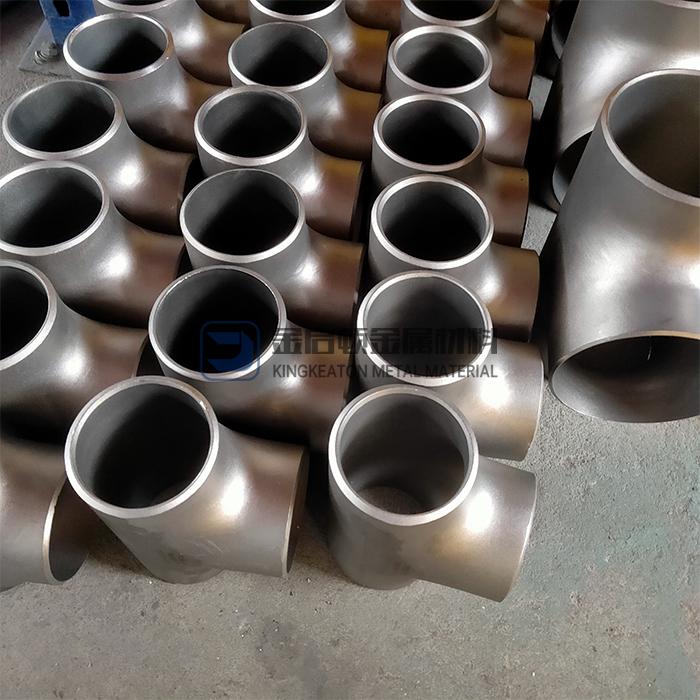

鈦三通概述：

三通又稱管件三通或者三通管件，三通接頭等。主要用于改變流體方向的，用在主管道要分支管處。

三通是具有三個口子，即一個進口，兩個出口；或兩個進口，一個出口的一種化工管件，有T形與Y形，有等徑管口，也有異徑管口，用于三條相同或不同管路匯集處。三通的主要作用是改變流體方向的。

分類：

按管徑尺寸劃分

等徑三通的接管端部均為相同的尺寸；

異徑的三通的主管接管尺寸相同，而支管的接管尺寸小于主管的接管尺寸。

按工藝劃分

1. 液壓脹形

三通的液壓脹形是通過金屬材料的軸向補償脹出支管的一種成形工藝。其過程是采用專用液壓機，將與三通直徑相等的管坯內注入液體，通過液壓機的兩個水平側缸同步對中運動擠壓管坯，管坯受擠壓后體積變小，管坯內的液體隨管坯體積變小而壓力升高，當達到三通支管脹出所需要的壓力時，金屬材料在側缸和管坯內液體壓力的雙重作用下沿模具內腔流動而脹出支管。

三通的液壓脹形工藝可一次成形，生產效率較高；三通的主管及肩部壁厚均有增加。

因無縫三通的液壓脹形工藝所需的設備噸位較大，國內主要用于小于DN400的標準壁厚三通的制造。其適用的成形材料為冷作硬化傾向相對較低的低碳鋼、低合金鋼、不銹鋼，包括一些有色金屬材料，如銅、鋁、鈦等。

2. 熱壓成形

三通熱壓成形是將大于三通直徑的管坯，壓扁約到三通直徑的尺寸，在拉伸支管的部位開一個孔；管坯經加熱，放入成形模中，并在管坯內裝入拉伸支管的沖模；在壓力的作用下管坯被徑向壓縮，在徑向壓縮的過程中金屬向支管方向流動并在沖模的拉伸下形成支管。整個過程是通過管坯的徑向壓縮和支管部位的拉伸過程而成形。與液壓脹形三通不同的是，熱壓三通支管的金屬是由管坯的徑向運動進行補償?shù)?，所以也稱為徑向補償工藝。

由于采用加熱后壓制三通，材料成形所需要的設備噸位降低。熱壓三通對材料的適應性較寬，適用于低碳鋼、合金鋼、不銹鋼的材料；特別是大直徑和管壁偏厚的三通，通常采用這種成形工藝。

按制作方法劃分

頂制、壓制、鍛制、鑄造等。

按制造標準劃分

國標、電標、化標、水標、美標、德標、日標、俄標等，具體如下：GB/T12459-2017,ASME B16.9,SH3408,SH3409-96,SH3410-96,HG/T21635,DL/T 695,SY/T 0510,DIN 2615。

規格尺寸：DN15-1200（NPS：1/2-36 inches）

壁厚：1-18mm（Sch5s to Sch80s）

材質：TA1/TA2/GR1/GR2/TA10/GR12

執行標準：GB/T12459  GB/T13401 HG/T3651  ASME B16.9

制作工藝：無縫擠壓或?qū)笍濐^，拋光，車床加工，酸洗，滾砂。

下料：首先根據欲制三通的主管及支管長度，按照兩個長度的總和截取一段鈦管。

灌注填料：把事先準備好的膏狀填料灌注到鈦管中，并確保填料與鈦管之間沒有空隙，充滿整支鈦管。

固定鈦管：首先把兩個椎體模具放到油壓機上，然后把鈦管固定到椎體模具正中，椎體模具兩端高出鈦管兩端各一段；然后把兩個模椎體具合并好，放下已經掛在油壓機上的環狀模具，使得環狀模具能夠套在椎體模具上，能夠固定住椎體模具。

壓制：首先把準備好的芯子放進椎體模具下端以及上端，用油壓機反復壓制椎體模具上端的芯子，直到芯子完全進入椎體模具中并且上下都與椎體模具上下呈水平為準。

切割：拆開椎體模具，把已經壓好的三通取出來，倒出填料后用切割機把三通支管的封頭切開。

支管切口處理：把切口撐開，使支管端口符合要求的標準即可。
